DTK-NHWⅢ型皮带在线型

发布日期:2017-03-13

灰分、热值:仪器测试值与国标灼烧法相比(对同一煤矿煤样)

设备检测精度值随灰分含量变高而增大。

煤质灰份                             热值

低灰分煤≤±0.5%      1 δ        ≤60kcal/kg

中灰分煤≤±1.5%      1 δ        ≤150kcal/kg

高灰分煤≤±2%        1 δ        ≤200kcal/kg

水分:<13mm粒度:优于1%

测量时间:6s/次

测量方式:全断面检测,连续出数,测试准确

电源要求:

控制室电源

单相交流照明电源: 220V(±10%) 50HZ;
电源负荷: 500W;

现场电源

单相交流照明电源: 220V(±10%) 50HZ;
电源负荷:  50W;

地线要求:  接地电阻<=3欧母

原理:

     矿物质内部普遍存在极微量的天然放射性元素,碳元素是原始森林经地壳运动后经亿万年演变成碳,而煤炭中的放射性元素主要存在于灰分中,固定碳及挥发分中一般不含有放射性元素。煤炭发射的特征γ粒子通量与煤炭中灰分含量有着特定的数学关系。通过高效率、高灵敏的γ粒子探测器检测特征γ粒子的特征通量,得出总灰分量,结合负荷大小计算出煤灰分,再配合水分仪计算出低位热值。

 结构:



现场部分:

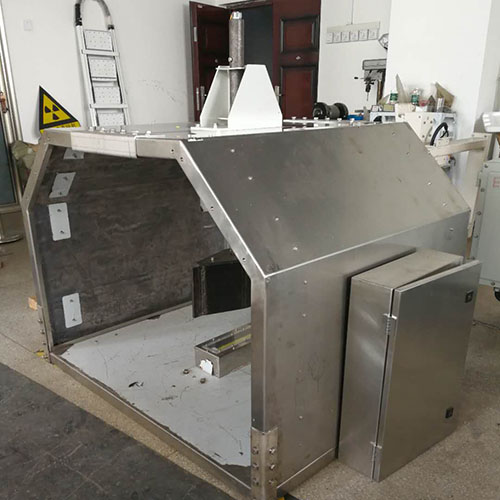

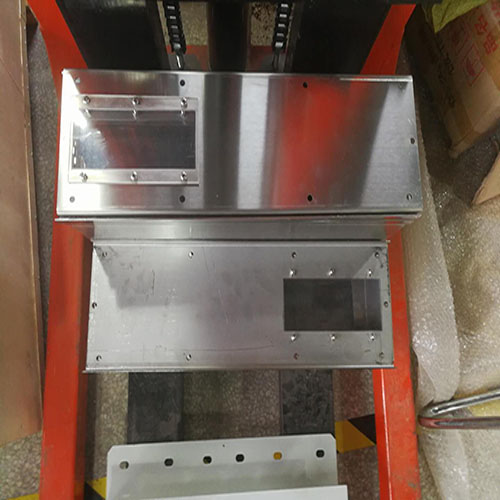

该部分由机架、屏蔽体、灰分探头、测厚仪、水分仪、电控箱等部分组成。然后通过通讯线缆上传至上位机。

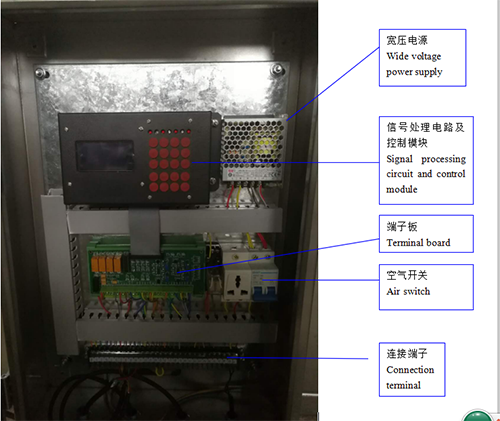

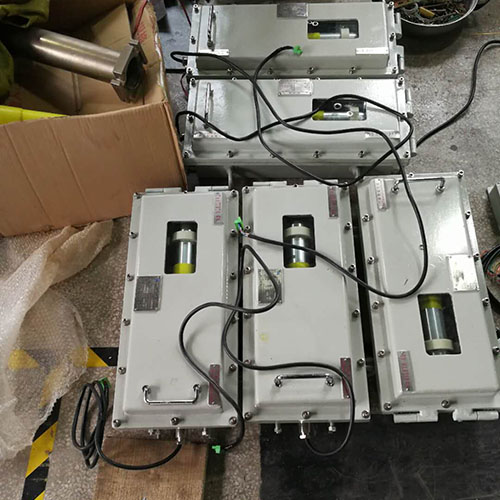

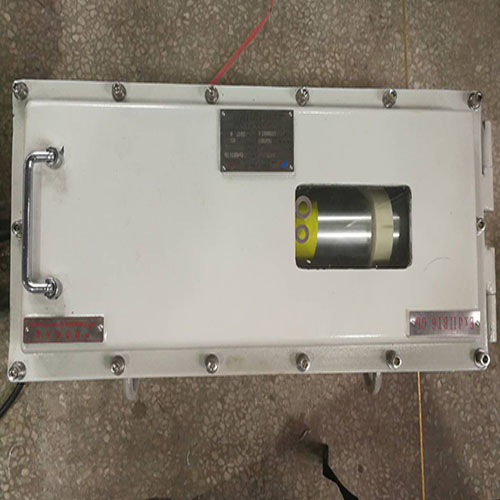

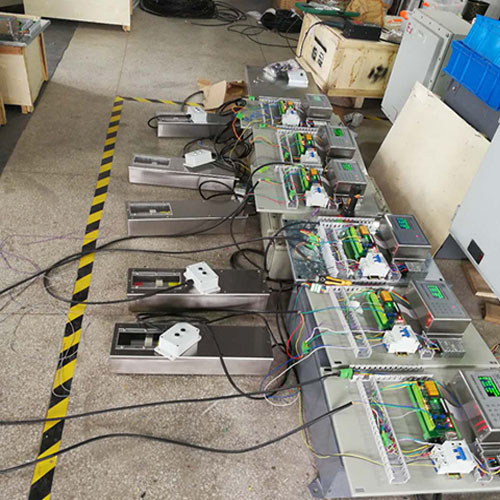

现场电气箱布置图:

On-site electrical box layout


、、


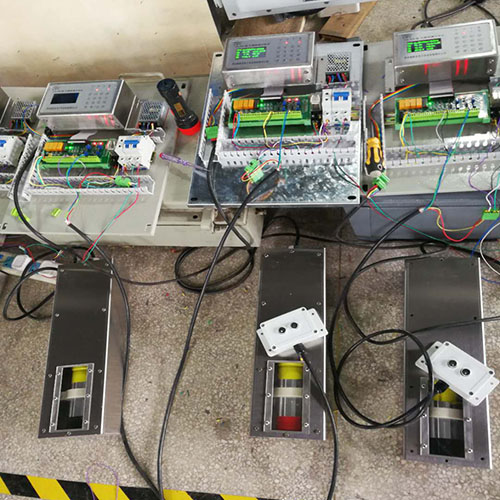

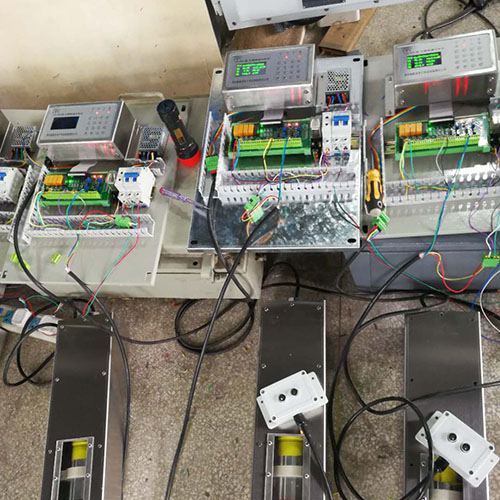

下面是仪表盒内部电路板图片:

The following is a picture of the internal circuit board of the meter box





连接端子定义

Connection terminal



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

HV

S

-12

GND

+12

A+

B-

GND

R

T

DO3

DO2

DO1

BELTIN

BELTIN

灰分检测探头信号连接端子

Ash detection Probe signal connection terminal



Rs485



RS232

控制输出DO

Digital output

皮带运转输入信号

Belt operation input signal



16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

T2

T1+

GND

+12

AD1

GND

DA4

DA3

DA2

DA1

GND





N

L

水分信号接入

Moisture signal access

超声测厚仪信号接入

Ultrasonic thickness gauge signal access

模拟量输出4-20MA

Analog output 4-20MA







交流电源输入

AC power input

 技术特点:

无放射源:没有辐射安全隐患,更安全;简化了管理,不存在与放射源有关的任何管理,运行成本低。

实时性强:可测得最短6秒的有效灰分,远优于有源灰分仪的实时性。

适应性强:可应用到入厂煤检测、皮带检测,入炉煤仓检测等场合。

安装简单:模块化设计,安装简便易行。

标定工作量少:现场标定工作量只是双能γ射线透射法灰分仪标定工作量的一半。

全范围检测:有源灰分仪是在皮带输送机中间部分几公分宽的小范围采样检测,无源灰分仪可以全断面采样检测。

全功能:引入煤炭水分含量数据,自动运算实时给出煤的发热量指标。

矫正:可采用激光秤、电子皮带秤、测厚仪等辅助设备矫正皮带煤流变化引起的数据误差,电子皮带秤属于机械应力测量,老化时间快,间隔一段时间就需矫正比对。其他两种矫正方法属于非接触测量,准确可靠,寿命长,我方推荐用这种矫正方案。
