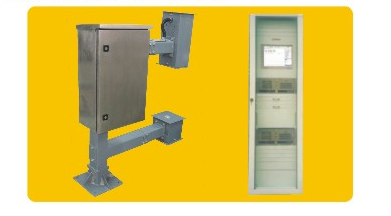

DTK-HWⅢ在线测灰仪

发布日期:2018-05-21

应用领域:

电厂入炉煤快速检测,煤矿、洗煤厂的皮带煤生产过程快速检测。大量应用于煤矿、洗煤厂、电厂、焦化厂、水泥厂等单位。

原理:

DTK-HⅢ皮带在线快速煤质分析仪采用国际通用的双源单点穿透法,及用微波穿透法,对通过皮带的煤进行快速非接触测量,快速检出煤质的灰分、水分、热值,测量时间5s。具有快速、方便、易操作、故障率小、精度高等特点。适用于大量产煤、用煤单位的生产过程控制。

技术指标

a、煤质灰份误差 (对单一煤种)
     精煤 :     优于0.5%     1σ
     低灰份原煤:优于1.5%     1σ
     高灰份原煤:优于2.0%      1σ

b、热值误差 cal/g

精煤(灰分仪小于12%):   ≤70 (精煤)

低灰原煤(灰分小于25%)) ≤150 (动力煤)

高灰原煤(灰分大于25%)  ≤250 (动力煤)

c、水分误差

水分范围

小于精度

0-10%

小于0.5%

10%-20%

小于1.5%

20%-40%

小于2%



d、测量方式:实时对通过皮带上的煤流在线检测,无接触测量。

e、煤的粒度: 自然粒度。一般要求小于80mm。

f、计算机操作,图像界面。可打印历史记录。

g、下位机置于现场测试架上的电控箱内,和上位机中间只需连一根通讯线。

i、厚度要求:小于250mm。褐煤小于150毫米。

环境要求:

控制室温度:    10℃~40℃ ;

    现场温度:      -20℃45℃

电源:

现场

单相交流照明电源: 220V(±10%) 50HZ;
电源负荷:  2KVA;

操控室

单相交流照明电源: 220V(±10%) 50HZ;
电源负荷:  2KVA;

地线要求:

      接地电阻<=3欧母.
